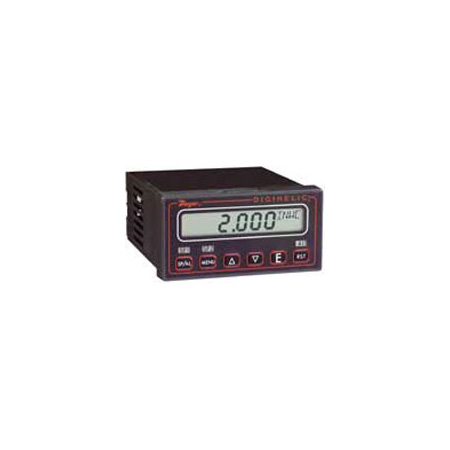

產品名稱：DH系列Digihelic®智能微差壓數顯變送控制器
產品型號：DH

指示表、開關、變送器的組合，也可開方輸出用于空氣流量測控

介質：空氣和非可燃、非傳導性兼容氣體.
接液材質： 請咨詢工廠.
封裝材質：ABS塑料, UL 認證 94-V-0.
精度：±0.5% 在 77°F (25°C) 包括線性和滯后.
穩定性：< ±1%/年.
壓力限制：范圍 ≤2.5" w.c. = 2 psi; 5": 5 psi; 10": 5 psi; 25": 5 psi; 50": 5 psi; 100": 9 psi.
溫度限制： 32 to 140°F. (0 to 25°C).
溫度補償：32 to 140°F. (0 to 25°C).
熱效應：0.020%/°F (0.036/°C) from 77°F (25°C).
電源：高電壓源 = 100 to 240 VAC, 50 to 400 Hz or 132 to 24 VDC. 低壓電源 = 24 VDC ±20%.
功耗：低壓電源 = 24 VDC - 130 mA max. 高壓電源 = 100 to 240 VAC, 132 to 240 VDC - 7VA max.
輸出信號：4-20 mA DC into 900 ohms max.
零點和滿量程調整：按手冊方便調整.
反應時間：250 ms.
顯示：4 位 LCD 0.4" 高. LED 指示設定和報警.
電氣連接：螺絲端子.
過程連接：3/16" OD x 1/8" ID 壓縮管頭.
封裝： NEMA 4X (IP66).
安裝方向：水平.
大?。?/8 DIN.
面板開孔： 1.772 x 3.620" (45 x 92 mm).
重量： 14.4 oz (408 g).
通訊：Modbus? RTU, RS485, 9600 Baud.
認證： CE， UL。
開關特性
開關類型：2 SPDT 繼電器.
電氣參數：8 Amps at 240 VAC resistive.
設定調整：面板按鍵調整

選型表：

型號	壓力單位 - Inches w.c.	壓力單位 ft w.c.	壓力單位 - mm w.c.	壓力單位 - cm w.c.	壓力單位 - psi	壓力單位 - in. Hg	壓力單位- mm Hg	壓力單位 - mbar	壓力單位 - Pa	壓力單位 - kPa	壓力單位 - hPa	壓力單位 - oz in.
DH-002	0.25		6.35	0.635			0.467	0.623	62.28		0.623	0.144
DH-004	1		25.4	2.54			1.868	2.491	249.1	0.249	2.491	0.578
DH-006	5	0.4167	127	12.7	0.181	0.3678	9.342	12.45	1245	1.245	12.45	2.89
DH-007	10	0.8333	254	25.4	0.361	0.7356	18.68	24.91	2491	2.491	24.91	5.78
DH-008	25	2.083	635	63.5	0.903	1.839	46.71	62.27	6227	6.227	62.27	14.45
DH-009*	50	4.167	1270	127	1.806	3.678	93.42	124.5		12.45	124.5	28.9
DH-010*	100	8.333	2540	254	3.613	7.356	186.8	249.1		24.91	249.1	57.8
