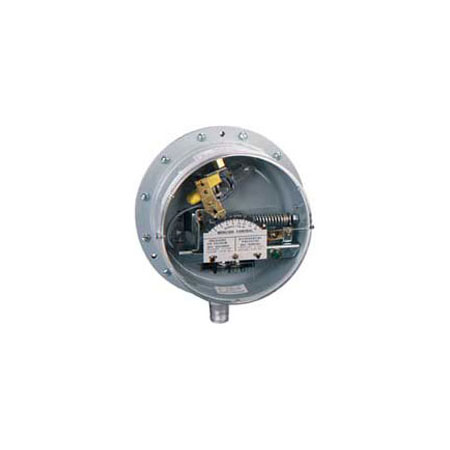

產品名稱：  PG系列 氣用微壓/微差壓開關
產品型號：  PG

可調可視設定點刻度

特點：大膜盒，高靈敏度，外部可視刻度可調，快動或水銀密封開關，被列入U(xiǎn)L，F(xiàn)M和CSA清單
介質：空氣及相容氣體
可調范圍：250-7500Pa ～ 3.5-35 KPa
工作溫度：0-82.2 ℃
額定壓力：不能超過最大的可調工作壓力范圍
接點容量：SPDT為4A/120VAC, 2A/240VAC,SPST為6A /120VAC, 3A/240VAC
安裝方式：垂直
尺寸：177.8X101.6mm
重量：3.4Kg

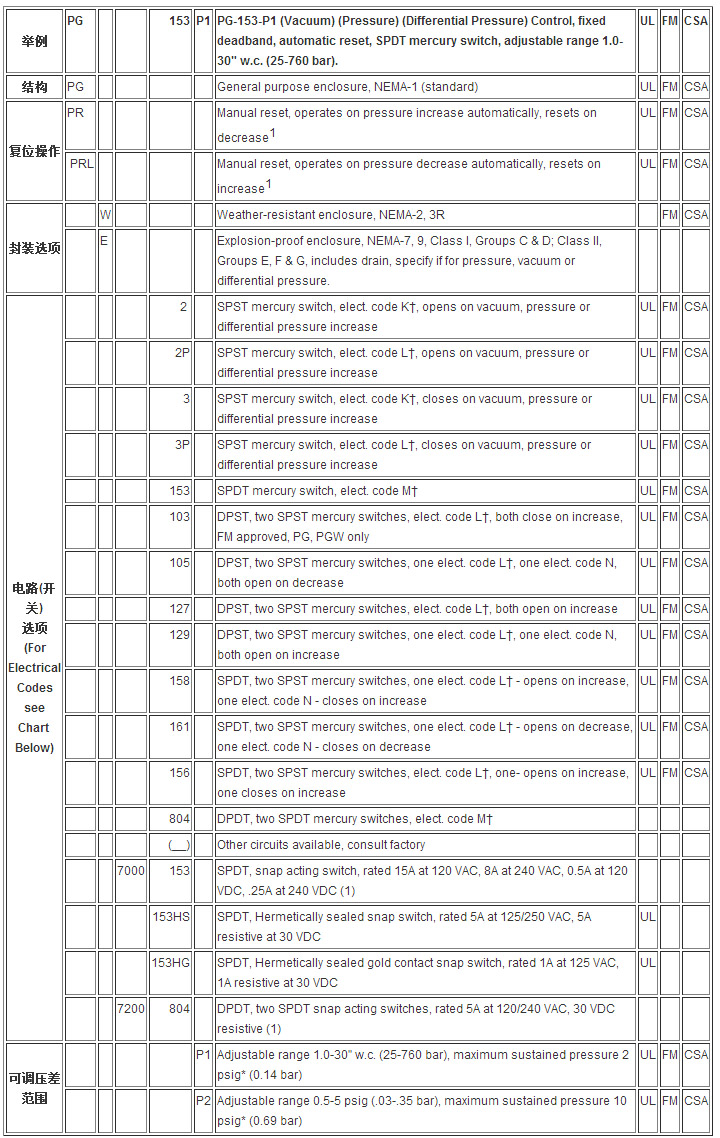

選型表：

型號	范圍	最大死區	開關類型
PG-153-P1	1-30" water (.25-7.47 kPa)	1.9" w.c. (0.47 kPa)	SPDT Mercury
PG-153-P2	0.5-5 psid (.03-3.45 bar)	0.4 psid (0.38 bar)	SPDT Mercury
PG-3-P1	1-30" water (.25-7.47 kPa)	1.3" w.c. (0.32 kPa)	SPST Mercury¹
PG-3-P2	0.5-5 psid (.03-3.45 bar)	0.3 psid (0.21 kPa)	SPST Mercury¹
PG-7000-153-P1	1-30" water (.25-7.47 kPa)	4" w.c. (1.0 kPa)	SPDT Snap
PG-7000-153-P2	0.5-5 psid (.03-3.45 bar)	.5 psid (.035 bar)	SPDT Snap
PG-7000-153HS-P1	1-30" water (.25-7.47 kPa)	4" w.c. (1.0 kPa)	SPDT Hermetically Sealed Silver Snap
PG-7000-153HG-P1	1-30" water (.25-7.47 kPa)	4" w.c. (1.0 kPa)	SPDT Hermetically Sealed Gold Snap

* Maximum sustained pressure 15 psig (1.0), maximum surge limit 20 psig (1.4), both ranges when used as single pressure switch with low pressure port vented to atmosphere.
1 7000-153 and 7200-804 not available with PR or PRL manual reset.
 † See Electrical Rating Chart Below.

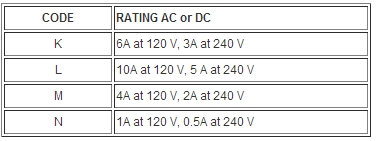

ELECTRICAL RATINGS - Mercury Switch
