產品介紹

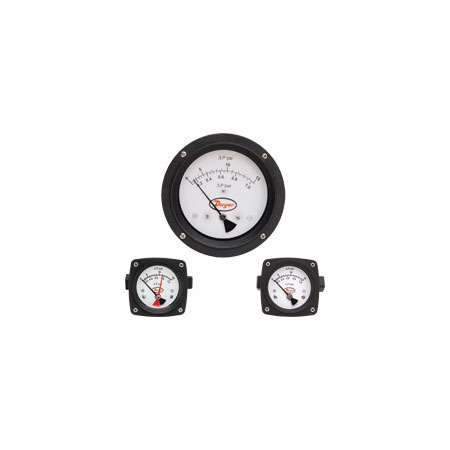

系列PTGD差壓活塞式量具可以用于測量通過過濾器，過濾器，泵的性能測試的壓降，以及熱交換器的壓降監測。它的簡單，堅固的設計具有耐候，耐腐蝕計正面配有一塊破碎性的透鏡。系列PTGD包含一個活塞傳感元件，其提供了不同的壓差范圍為±2％的滿刻度精確度。構建與鋁或316不銹鋼，并具有兩個1/4“內螺紋NPT端接，該系列PTGD提供超量程保護額定電壓為3000 PSIG（200桿）或6000 PSIG（400桿），根據不同的型號，標準型號都在直插式連接。背面或底部的連接也可提供。

技術參數
介質：兼容氣體和液體。
材質：蓋奇主體：鋁或316不銹鋼;活塞：鋁或316不銹鋼;彈簧：302不銹鋼;密封：丁腈橡膠（標準）; PTFE，陶瓷磁鐵;表盤表殼：錦綸6 30％玻纖填充規情況。
窗：亞克力。
精度：±2％FS上升。
耐壓：3000磅（206巴）的鋁制車身; 6000磅（413巴）SS身上。
尺寸：2.5“（63毫米）或4.5”（115毫米）。
安裝方向：在任何位置安裝。
過程連接：1/4“內螺紋NPT端接標準; 1/4”NPT女性背部或底部連接可用?？捎?/4“BSP所有樣式。
重量：鋁：鋁：2.5“0.88磅（399克）; 4.5”1.35磅（612 G）;不銹鋼：2.5“1.75磅（793 G）; 4.5”2.3磅（1.04公斤）。 1-9 / 32

選型表：

型號                         描述
PTGD-AA01A 2.5"表盤,鋁殼,范圍 0-5 psid(0.25bar).
PTGD-AA02A 2.5"表盤,鋁殼,范圍 0-10 psid(0.75bar).
PTGD-AA03A 2.5"表盤,鋁殼,范圍 0-15 psid(1bar).
PTGD-AA04A 2.5"表盤,鋁殼,范圍 0-20 psid(1.6bar).
PTGD-AA05A 2.5"表盤,鋁殼,范圍 0-25 psid(1.6bar).
PTGD-AA06A 2.5"表盤,鋁殼,范圍 0-30 psid(2bar).
PTGD-AA07A 2.5"表盤,鋁殼,范圍 0-40 psid(3bar).
PTGD-AA08A 2.5"表盤,鋁殼,范圍 0-50 psid(3.5bar).
PTGD-AA09A 2.5"表盤,鋁殼,范圍 0-60 psid(4bar).
PTGD-AA10A 2.5"表盤,鋁殼,范圍 0-80 psid(5.5bar).
PTGD-AA11A 2.5"表盤,鋁殼,范圍 0-100 psid(7bar).
PTGD-AA12A 2.5"表盤,鋁殼,范圍 0-150 psid(10bar).
　 　
PTGD-SA01A 2.5"表盤,不銹鋼殼,范圍 0-5 psid(0.25bar).
PTGD-SA02A 2.5"表盤,不銹鋼殼,范圍0-10 psid(0.75bar).
PTGD-SA03A 2.5"表盤,不銹鋼殼,范圍 0-15 psid(1bar).
PTGD-SA04A 2.5"表盤,不銹鋼殼,范圍 0-20 psid(1.6bar).
PTGD-SA05A 2.5"表盤,不銹鋼殼,范圍0-25 psid(1.6bar).
PTGD-SA06A 2.5"表盤,不銹鋼殼,范圍 0-30 psid(2bar).
PTGD-SA07A 2.5"表盤,不銹鋼殼,范圍 0-40 psid(3bar).
PTGD-SA08A 2.5"表盤,不銹鋼殼,范圍 0-50 psid(3.5bar).
PTGD-SA09A 2.5"表盤,不銹鋼殼,范圍 0-60 psid(4bar).
PTGD-SA10A 2.5"表盤,不銹鋼殼,范圍 0-80 psid(5.5bar).
PTGD-SA11A 2.5"表盤,不銹鋼殼,范圍 0-100 psid(7bar).
PTGD-SA12A 2.5"表盤,不銹鋼殼,范圍 0-150 psid(10bar).

　 　
PTGD-AC01A 4.5"表盤,鋁殼,范圍 0-5 psid(0.25bar).
PTGD-AC02A 4.5"表盤,鋁殼,范圍 0-10 psid(0.75bar).
PTGD-AC03A 4.5"表盤,鋁殼,范圍 0-15 psid(1bar).
PTGD-AC04A 4.5"表盤,鋁殼,范圍 0-20 psid(1.6bar).
PTGD-AC05A 4.5"表盤,鋁殼,范圍 0-25 psid(1.6bar).
PTGD-AC06A 4.5"表盤,鋁殼,范圍 0-30 psid(2bar).
PTGD-AC07A 4.5"表盤,鋁殼,范圍 0-40 psid(3bar).
PTGD-AC08A 4.5"表盤,鋁殼,范圍 0-50 psid(3.5bar).
PTGD-AC09A 4.5"表盤,鋁殼,范圍 0-60 psid(4bar).
PTGD-AC10A 4.5"表盤,鋁殼,范圍 0-80 psid(5.5bar).
PTGD-AC11A 4.5"表盤,鋁殼,范圍 0-100 psid(7bar).
PTGD-AC12A 4.5"表盤,鋁殼,范圍 0-150 psid(10bar).
　 　
PTGD-SC01A 4.5"表盤,不銹鋼殼,范圍 0-5 psid(0.25bar).
PTGD-SC02A 4.5"表盤,不銹鋼殼,范圍0-10 psid(0.75bar).
PTGD-SC03A 4.5"表盤,不銹鋼殼,范圍 0-15 psid(1bar).
PTGD-SC04A 4.5"表盤,不銹鋼殼,范圍 0-20 psid(1.6bar).
PTGD-SC05A 4.5"表盤,不銹鋼殼,范圍0-25 psid(1.6bar).
PTGD-SC06A 4.5"表盤,不銹鋼殼,范圍 0-30 psid(2bar).
PTGD-SC07A 4.5"表盤,不銹鋼殼,范圍 0-40 psid(3bar).
PTGD-SC08A 4.5"表盤,不銹鋼殼,范圍 0-50 psid(3.5bar).
PTGD-SC09A 4.5"表盤,不銹鋼殼,范圍 0-60 psid(4bar).
PTGD-SC10A 4.5"表盤,不銹鋼殼,范圍 0-80 psid(5.5bar).
PTGD-SC11A 4.5"表盤,不銹鋼殼,范圍 0-100 psid(7bar).
PTGD-SC12A 4.5"表盤,不銹鋼殼,范圍 0-150 psid(10bar).





舉例	PTGD	A	A	1	A	N	Series PTGD-AA01A-N 2.5" Differential Pressure Piston-Type Gage, aluminum wetted parts, range 5 psid/0.25 bar, 1/4" female NPT inline connection, with neoprene seals.
系列	PTGD						Differential Pressure Piston-Type Gage
接液材質		A					Aluminum
		S					316 Stainless Steel
尺寸			A				2.5"
			C				4.5"
范圍				1			5 psid/0.25 bar
				2			10 psid/0.75 bar
				3			15 psid/1.0 bar
				4			20 psid/1.6 bar
				5			25 psid/1.6 bar
				6			30 psid/2.0 bar
				7			40 psid/3.0 bar
				8			50 psid/3.5 bar
				9			60 psid/4.0 bar
				10			80 psid/5.5 bar
				11			100 psid/7.0 bar
				12			150 psid/10.0 bar
				13			5 psid/0.25 kg/cm²
				14			10 psid/0.75 kg/cm²
				15			15 psid/1.0 kg/cm²
				16			20 psid/1.6 kg/cm²
				17			25 psid/1.6 kg/cm²
				18			30 psid/2.0 kg/cm²
				19			40 psid/3.0 kg/cm²
				20			50 psid/3.5 kg/cm²
				21			60 psid/4.0 kg/cm²
				22			80 psid/5.5 kg/cm²
				23			100 psid/7.0 kg/cm²
				24			150 psid/10.0 kg/cm²
				25			5 psid/25 kPa
				26			10 psid/75 kPa
				27			15 psid/100 kPa
				28			20 psid/160 kPa
				29			25 psid/160 kPa
				30			30 psid/200 kPa
				31			40 psid/300 kPa
				32			50 psid/350 kPa
				33			60 psid/400 kPa
				34			80 psid/550 kPa
				35			100 psid/700 kPa
				36			150 psid/1000 kPa
連接					A		1/4" Female NPT Inline
					B		1/4" Female NPT Rear
					C		1/4" Female NPT Bottom
					D		1/4" Female BSP Inline
					E		1/4" Female BSP Rear
					F		1/4" Female BSP Bottom
其它可選項						N	Neoprene Seals
						PY	Glycerine Fill
						PF	Pointer Follower
						RP	Reverse Port
						SP1	1 SPST DIN Plug
						SP2	1 SPDT DIN Plug
						V	FKM Seals
